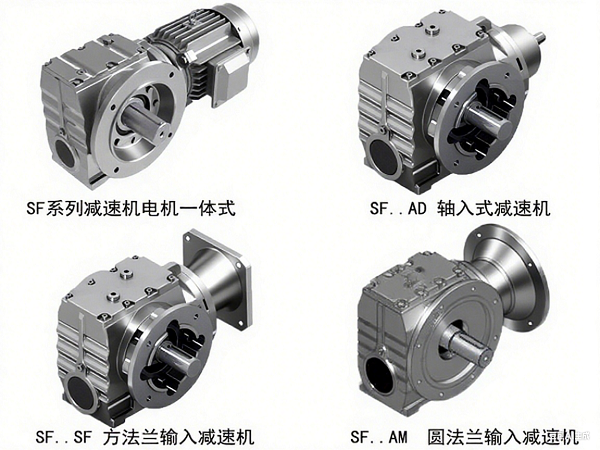

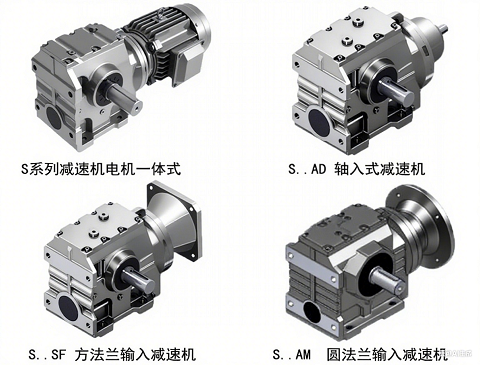

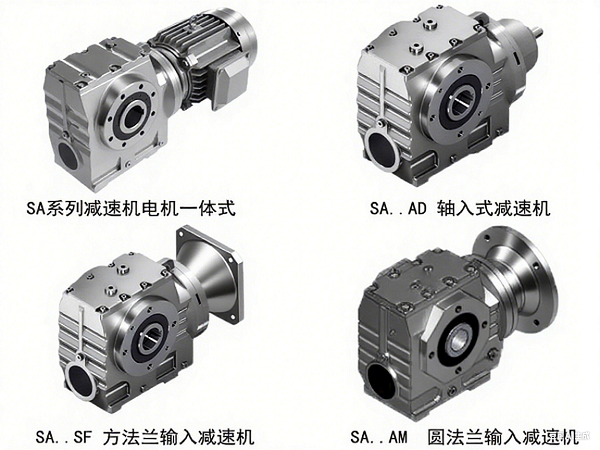

S77系列減速器型號有：S77 SA77 SAF77 SAZ77 SF77 SH77 SHF77 SHZ77等

更多S77系列型號參數可咨詢客服了解獲取相關的高清尺寸參數性能表

S77減速電機型號全解及工業應用指南

一、S77減速器型號體系與技術特性

作為工業傳動領域的中負載型設備，S77 系列減速機因生產工藝差異存在型號命名多樣性，以下為標準化分類及核心參數（具體選型建議聯系廠家客服獲取定制方案）：

▌標準型號矩陣（按電機功率層級劃分）

一類：基礎傳動型號（常規工況適用）

S77DV71M4、S77AQA71M4、S77DT71M4、S77AM71M4、S77DRE71M4

S77DV80M4、S77AQA80M4、S77DT80M4、S77AM80M4、S77DRE80M4

S77DV90M4、S77AQA90M4、S77DT90M4、S77AM90M4、S77DRE90M4

S77DV100M4、S77AQA100M4、S77DT100M4、S77AM100M4、S77DRE100M4

S77DV112M4、S77AQA112M4、S77DT112M4、S77AM112M4、S77DRE112M4

S77DV132M4、S77AQA132M4、S77DT132M4、S77AM132M4、S77DRE132M4

二類：特殊結構型號（復雜工況適配）

S77DRN71M4、S77DRS71M4、S77Y71M4、S77YS71M4、S77DM71M4

S77DRN80M4、S77DRS80M4、S77Y80M4、S77YS80M4、S77DM80M4

S77DRN90M4、S77DRS90M4、S77Y90M4、S77YS90M4、S77DM90M4

S77DRN100M4、S77DRS100M4、S77Y100M4、S77YS100M4、S77DM100M4

S77DRN112M4、S77DRS112M4、S77Y112M4、S77YS112M4、S77DM112M4

S77DRN132M4、S77DRS132M4、S77Y132M4、S77YS132M4、S77DM132M4

▌核心技術參數：減速比與電機匹配范圍

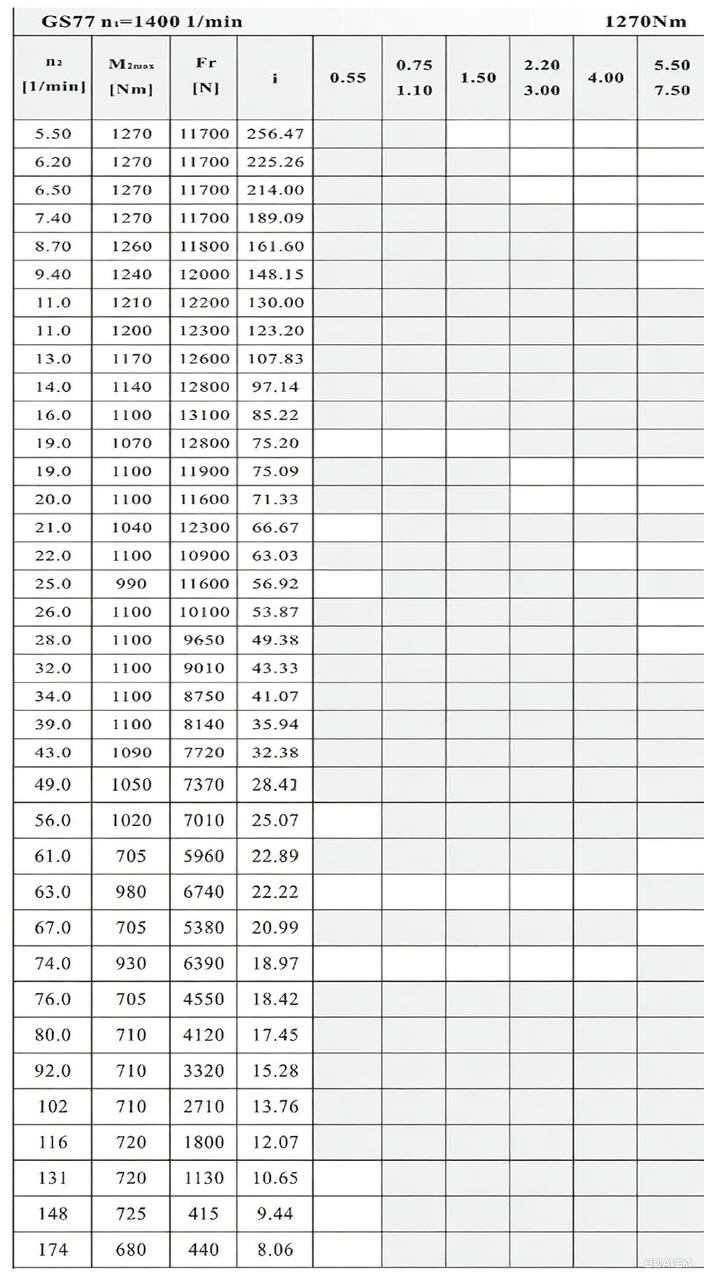

蝸輪蝸桿減速器S77減速比精密矩陣

S77 系列可實現的減速比覆蓋工業常用區間：

1:256.47、1:225.26、1:214、1:189.09、1:161.6、1:148.15、1:130、1:123.3、1:107.83、1:97.14、1:85.22、1:75.2、1:75.09、1:71.33、1:66.67、1:63.03、1:56.92、1:53.87、1:49.38、1:43.33、1:41.07、1:35.94、1:32.38、1:28.41、1:25.07、1:22.89、1:22.22、1:20.99、1:18.97、1:18.42、1:17.45、1:15.28、1:13.76、1:12.07、1:10.65、1:9.44、1:8.06。

電機功率適配區間

當匹配 0.55KW-7.5KW 電機時，可形成大速比傳動組合，具體安裝尺寸可參考下圖（建議聯系廠家或者是客服獲取二/三維安裝圖紙）。

二、S77 減速機核心技術優勢與結構解析

S77 系列采用斜齒輪 - 蝸輪蝸桿復合傳動結構，其性能優勢源自精密設計與材料創新：

技術模塊 核心配置 應用優勢

殼體材料 高強度鋁合金 ADC12 重量比鑄鐵輕 40%，散熱效率提升 35%，適應食品級衛生要求

齒輪系統 硬齒面斜齒輪 + 圓弧齒蝸輪 承載扭矩提升 25%，傳動噪音≤65dB（國標要求≤75dB）

潤滑系統 終身免維護油脂潤滑 減少 90% 維護成本，適用于高空 / 難維護場景

密封技術 雙唇口氟橡膠油封 耐溫 - 30℃~150℃，防泄漏等級達 IP65

三、S77 減速機行業應用場景與選型策略

典型工業應用領域

包裝機械：全自動灌裝機、貼標機的精準調速，確保生產線同步性；

物流輸送：分揀線滾筒電機、垂直提升機的大扭矩傳動，適應 24 小時連續運轉；

環保設備：污水處理攪拌機、污泥脫水機的耐腐蝕性需求（可選不銹鋼涂層）；

印刷機械：柔版印刷機的低振動傳動，保障印刷精度 ±0.1mm。

選型關鍵要點

負載計算：根據公式進行核算扭矩（T 為扭矩 N?m，P 為功率 KW，n 為轉速 r/min）；

環境適應性：高溫場景（＞60℃）需配置強制散熱風扇，潮濕環境建議選用 IP66 防護等級；

安裝方式：臥式、立式、法蘭式安裝需匹配對應機殼結構，垂直安裝時需驗算軸向載荷。

四、S77 與相鄰型號的技術銜接對比

S77 減速機的升級規格為減速機S87，二者核心差異如下：

參數維度      S77減速機                   S87 減速機              技術升級價值

中心距           142mm                      168mm                    扭矩承載提升 30%，適用于重型機械

電機適配        0.55-7.5KW                 1.1-11KW               覆蓋大功率生產線需求

減速比范圍    1:8.06-1:256.47         1:10.2-1:305.6          細分傳動比更密集，適配高精度設備

重量                18-45kg                   25-62kg                   結構強化，適應沖擊性負載

五、維護保養與故障預警指南

常規維護周期

首次運行 500 小時后更換潤滑油（建議使用 S2G 220# 齒輪油）；

每季度檢查油封老化情況，每年進行齒輪磨損探傷檢測。

異常預警信號

運行噪音＞75dB：可能齒輪嚙合異常，需檢查齒面磨損；

殼體溫度＞80℃：潤滑不足或負載過載，需停機排查；

異常振動：聯軸器對中偏差超過 0.1mm，需重新校準。

如需獲取 S77 減速機的負載計算軟件、材質檢測報告或定制化傳動方案，可直接聯系廠家技術中心，獲取 7×24 小時售后支持。（注：文中型號參數基于行業通用標準，具體以廠家技術手冊為準。）
