RX57DRN100LS4/BE5HF 齒輪減速機用在滾齒機。在機械加工領域，滾齒機作為齒輪加工的關鍵設備，其持續穩定運行離不開核心傳動部件的精準配合，RX57DRN100LS4/BE5HF 齒輪減速機便是其中的重要組成。這款減速機憑借獨特的結構設計與性能優勢，在滾齒機的動力傳輸系統中發揮著不可替代的作用。

首先對 RX57DRN100LS4/BE5HF 齒輪減速機的型號進行解析。型號中的 “RX57” 是減速機的系列與機座號標識，“RX” 代表該系列減速機采用了斜齒輪與蝸輪蝸桿組合的傳動結構，兼具斜齒輪傳動效率高和蝸輪蝸桿傳動能實現大減速比的特點，而 “57” 則表示機座尺寸大小，直接關聯著減速機的承載能力和安裝空間適配性。

“DRN100” 部分涉及電機參數，“DR” 通常指異步電機類型，“N” 可能代表電機的安裝方式為法蘭安裝，“100” 則表示電機的中心高為 100mm，這一參數決定了電機的輸出功率范圍和整體尺寸。

“LS4” 主要指向電機的具體配置，“LS” 可能代表電機的特殊設計，比如帶有制動功能或特定的冷卻方式，“4” 或許是電機的極數標識，4 極電機在轉速和扭矩輸出上能較好地滿足滾齒機的工作需求。

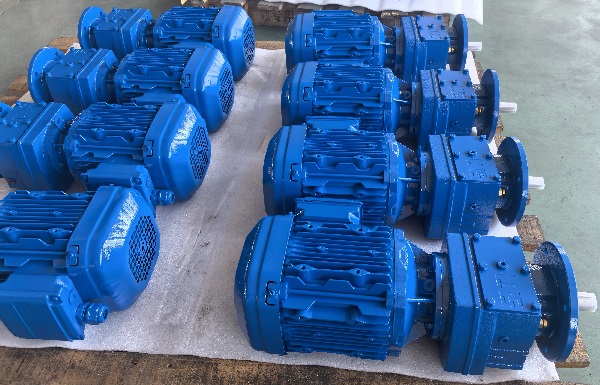

 “BE5HF” 屬于附加參數，可能涉及減速機的輸出軸形式、密封方式或適配的附件型號，確保減速機與滾齒機的傳動系統實現精準對接。這是RX57減速電機

再來看滾齒機的運行原理。滾齒機是基于展成法原理來加工齒輪的，其核心工作過程模擬了一對交錯軸斜齒輪的嚙合傳動。滾刀作為滾齒機的關鍵刀具，其外形類似螺旋齒輪，在旋轉過程中，滾刀的齒廓會與被加工齒輪的毛坯之間形成連續的嚙合運動。當滾齒機工作時，主電機提供的動力經 RX57DRN100LS4/BE5HF 齒輪減速機減速增扭后，一方面驅動滾刀進行旋轉切削運動，另一方面通過R系列減速機傳動機構帶動工作臺連同工件旋轉，實現展成運動。同時，根據被加工齒輪的模數和齒數，滾齒機還會通過進給機構控制滾刀沿工件軸向做進給運動，從而在工件毛坯上逐漸切削出符合精度要求的齒形。

RX57DRN100LS4/BE5HF 齒輪減速機與滾齒機的完美適配，不僅保證了齒輪加工過程中的動力穩定傳輸，還通過精準的減速比控制，確保了滾刀與工件之間的運動協調性，為高質量齒輪的生產提供了堅實的設備基礎。在實際應用中，了解減速機的型號含義和滾齒機的運行原理，對于設備的選型、維護以及生產效率的提升都具有重要意義。
